FV2000系列超声波流量计/热量计安装条件要求

超声波流量计/热量计安装条件要求

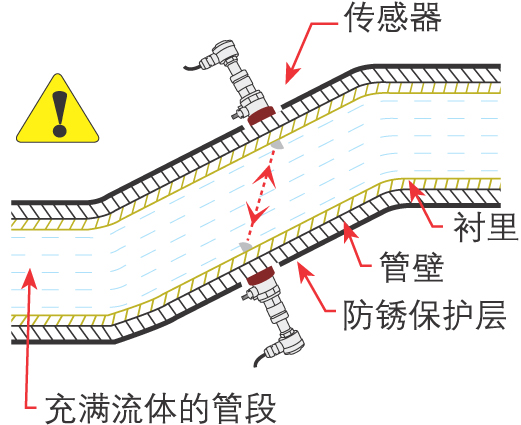

1、选择充满流体的材质均匀质密、易于 超声波 传输出的管段,如垂直管段(流体向上流动)或水平管段。

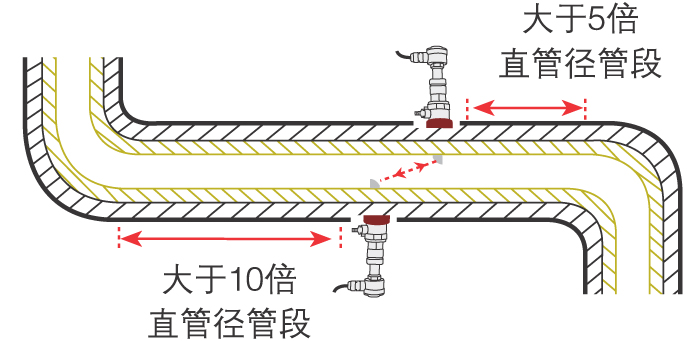

2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段,安装点应充分远离阀门、泵、高压电和变频器等干扰源。

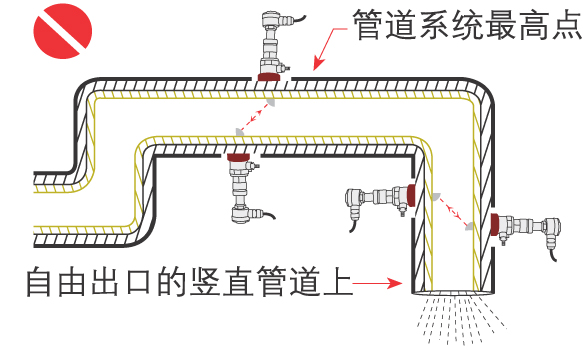

3、避免安装在管道系统的最高点或带有自由出口的竖直管道上(流体向下流动)

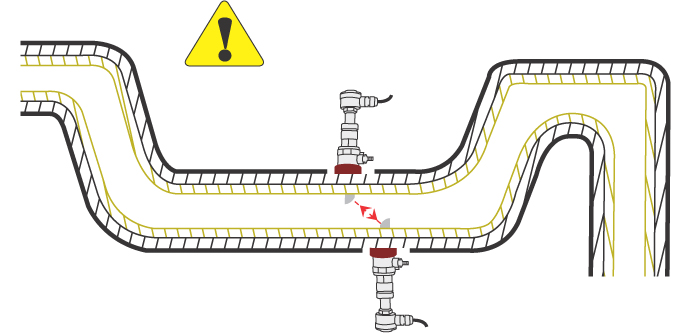

4、对于开口或半满管的管道,流量计应安装在U型管段处。


5、安装点的温度、压力应在传感器可工作的范围以内。

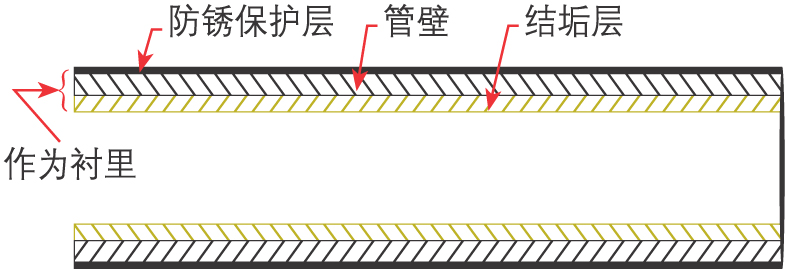

6、充分考虑管内壁结垢状况;尽量选择无结垢的管道进行安装,如不能满足时,可把结垢考虑为衬里以求较好的测量精度。


7. 两个传感器必须安装在管道轴面的水平方向上,并且在轴线水平位置±45°范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器。

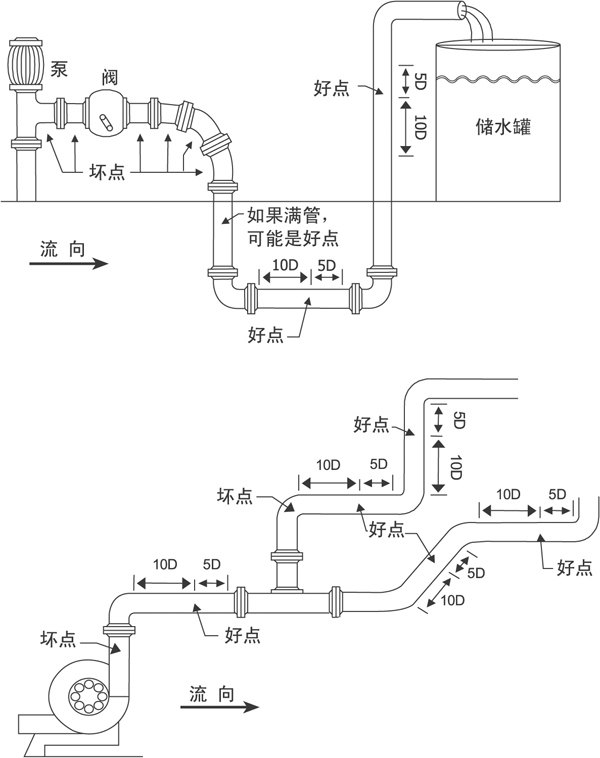

传感器安装点示例:

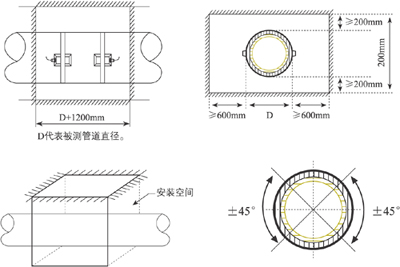

仪表井施工要求:
  现场传感器 需要安装在仪表井里时,就必须需要有一定的安装空间,以便于人能直立工作,即管壁到墙壁之间的距离至少550mm以上,即宽度W >(D+550×2)mm,水泥管路W >(D+700×2)mm,仪表井轴向宽度L>D+1200mm,安装传感器时,应避开法兰、焊缝、变径,并尽量安装在管道轴线水平位置±45°范围内。

★ 请在管道轴线水平位置±45°范围内安装传感器
    ★ 请将主机壳体接地。
    ★ 传感器安装位置应避开法兰、焊缝、变径。
    ★ 请留足够空间便于人能直立工作。



注意事项:
    ★ 请在管道轴线水平位置±45°范围内安装传感器
    ★ 请将主机壳体接地。
    ★ 传感器安装位置应避开法兰、焊缝、变径。
    ★ 请留足够空间便于人能直立工作。
